LINEUPCOMANDULLI社

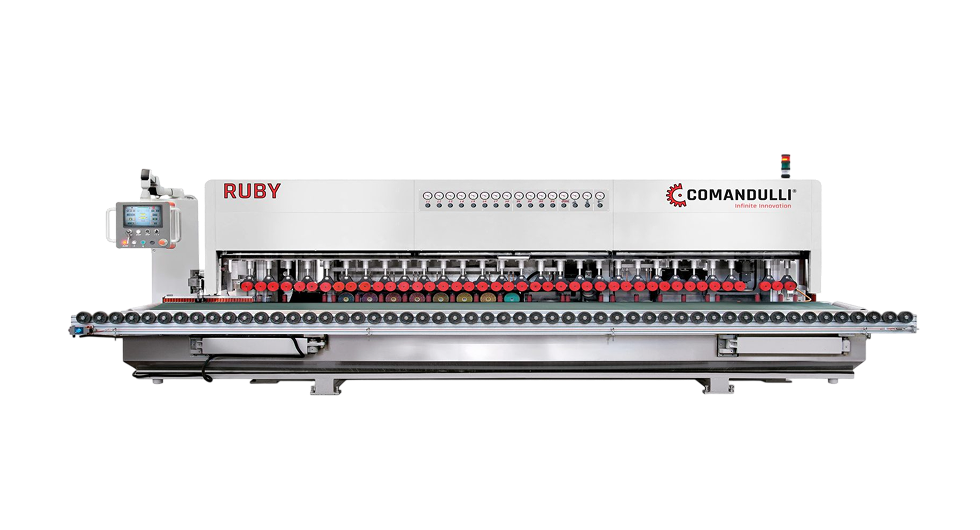

標準側面研磨機 Ruby（ルビー）
Comandulli Rubyは、大理石、花崗岩、エンジニアドストーン、およびセラミックの直線エッジを加工するために設計された、新世代の全自動マルチスピンドル・エッジ研磨機です。最新モデルであり、これまでの技術を継承しつつ、より高度な自動化と精密な仕上げを実現しています。コンパクトな設計ながら、粗削りから最終研磨、面取りまでの工程を1パス（一度の通過）で完了させることが可能です。
Rubyの基本コンセプトは「Infinite Innovation（無限の革新）」であり、生産ラインのアクセスの良さと安全性を確保しつつ、絶対的な信頼性と精度を提供することを目指しています。
主な仕様
| 加工可能な厚み | 5mm〜80mm |
|---|---|
| 最小加工幅 | 60mm |
| 研磨ヘッド数 | 8ユニット（直線エッジ用） |
| 面取りヘッド数 | 6ユニット（上部3、下部3） |
| コンベアベルト幅 | 600mm |
| 搬送スピード | 0〜3m/min |
| 本体寸法（コンベア除く） | 長さ 5.5m × 幅 1.8m × 高さ 1.7m |
| 重量 | 約4,500kg |
| 必要電力 | 24kW〜35kW |
動画
構造・メカニズム
最新世代のコンポーネントと特許技術を組み合わせた、高度なメカニズムを採用しています。
直線エッジ用に8つの独立した研磨スピンドルを備え、ビーム上でフローティング動作をしながら高精度な研磨を行います。
始点から終点まで完璧に一定した面取りを可能にする、プログラム可能な「キャリブレーション面取りデバイス（TMM）」を搭載しています。
投入される石材の厚みを測定するセンサーにより、面取りユニットの位置やマルチファンクションユニットを自動調整します。また、接着された部材や不規則な形状（曲がり階段など）を自動検知する機能も備えています。
コンベアベルトはステンレス製のプレート上を走行し、専用の溝によってガイドされるため、高い走行安定性を誇ります。材料は独立した空気圧ピストンによって確実にクランプされます。
耐久性・メンテナンス性
過酷な石材加工環境に耐えうる頑丈な構造と、メンテナンス負荷を軽減する機能を備えています。
電解溶接されたスチール構造を採用し、すべての加工はフライス盤で精密に仕上げられています。
サンドブラスト、メタライゼーション、塗装の多段階処理に加え、カバー類にはステンレス鋼やカタフォレシス処理（電着塗装）が施されています。
自動給油システムとコンベアベルトの洗浄装置により、日々のメンテナンス作業が最小限に抑えられます。
電磁弁による水の自動開閉機能を備え、水消費量を節約します。
生産性
Rubyは段取りがえを少なくし、生産性を最大化するための機能を多数搭載しています。
電解溶接されたスチール構造を採用し、すべての加工はフライス盤で精密に仕上げられています。
厚みや形状が異なる石材を一度に投入して連続加工できるため、仕分けの手間が省けます。
シンプルなツール装着機構（スネイルロック方式）により、砥石交換が短時間で完了します。
インターネットを通じたリモートアシスタンスに対応しており、トラブル発生時の迅速な診断と復旧が可能です。
砥石選定や加工条件の最適化をサポートし、自社の工具を組み合わせた最適な運用をご提案。 現場での調整やトラブル時も自社技術者が迅速に対応します。

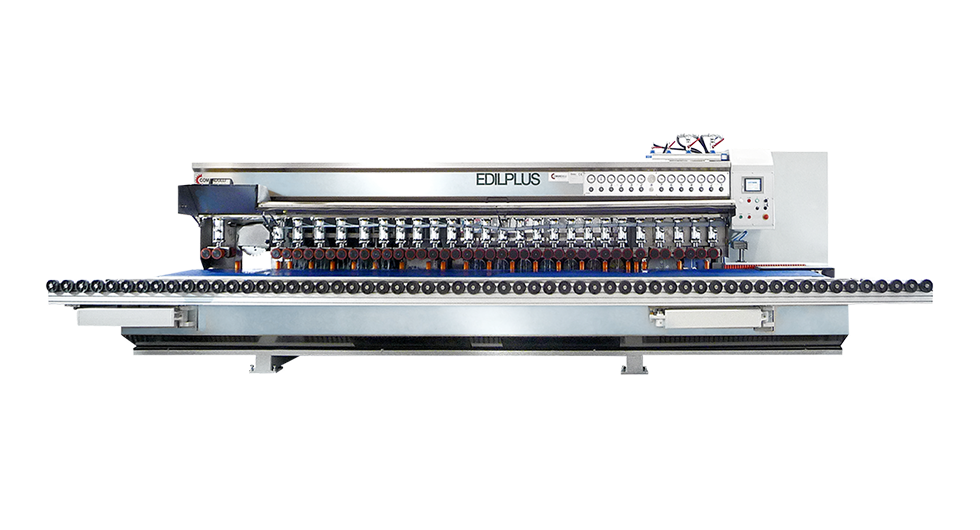

多機能側面研磨機 Omega Pencil（オメガペンシル）
天然⽯材・エンジニアドストーン・セラミック素材の“丸面（ペンシルR）加工”を1パスで高精度に仕上げる、⾃動多軸エッジポリッシャーです。特に丸面＋直線エッジを連続加工できる“ダブルブリッジ構造”が最大の特徴です。
MERIT現場はこう変わる！
Omega Pencilを導入するメリット
現代的なコンセプトと構造装置を用いて作られたOMEGAシリーズは、多軸ベルトを備えた自動エッジポリッシャーで、あらゆる種類の大理石や花崗岩に対して高い生産性と高品質な加工が可能です。 機械が利用できる完全な設備セットにより、建築、家具、埋葬に使用される加工品のすべての仕上げ作業を同時に行うことができます。階段、窓枠、キッチンカウンタートップ、その他の厚さ10mmから60mmのサイズに対応できます。2本のクロスバーにより、1回のパスで直線エッジと丸辺のプロファイルを作成できます。1つは6本の振動スピンドルでトロイダルプロファイルを生成し、もう1つは5本の研磨スピンドルで直線エッジ仕上げを行います。
・大理石・花崗岩・エンジニアドストーン・セラミック対応

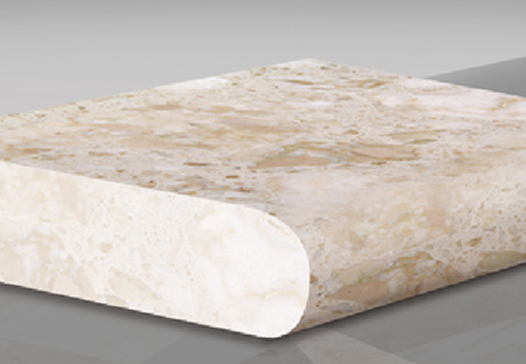

・ 丸面（ペンシルR）を1パスで形成・研磨
主な仕様
| スピンドルモーター | 出力 | 回転数 |
|---|---|---|
| 13.2kW | 0〜6000rpm | |
| ブレード | 外径 | センター穴径 |
|
最小 300mm 最大 650mm |
60mm | |
| 研削工具取付 | スネイルロック方式 | |
| ワーク厚み | 10〜60mm | |
| 消費水量 | 180L/min | |
| 電源 | 400v/50Hz | |
| 機械寸法 | W6570×L3145×H2178mm | |
| 重量 | 9.01t | |
構造・メカニズム
丸面（R）生成＋研磨用（6軸・オシレーティングスピンドル）
•R形状を作りながら同時に研磨
•オシレート動作で均一な仕上がり
•湿式加工で高品質な光沢を実現
直線エッジ研磨用（5軸・水平フローティングスピンドル）
•直線エッジを高精度に仕上げ
•フローティング構造で材料の微妙な厚み差にも追従
動画

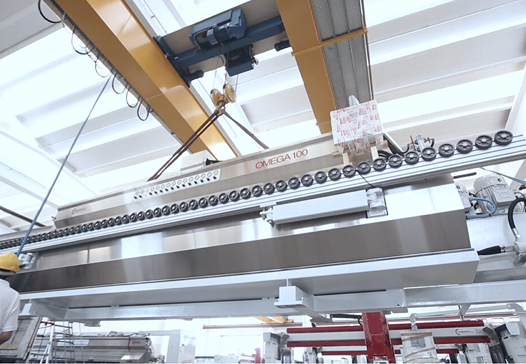

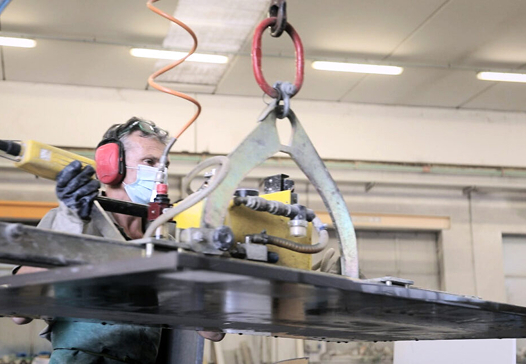

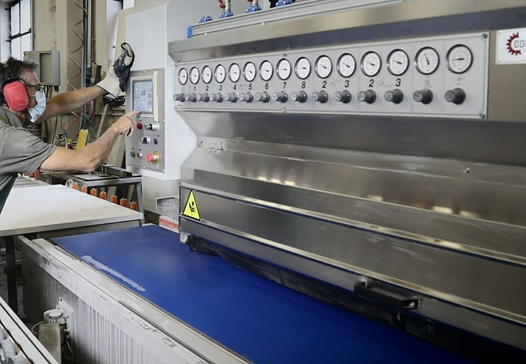

加工の様子

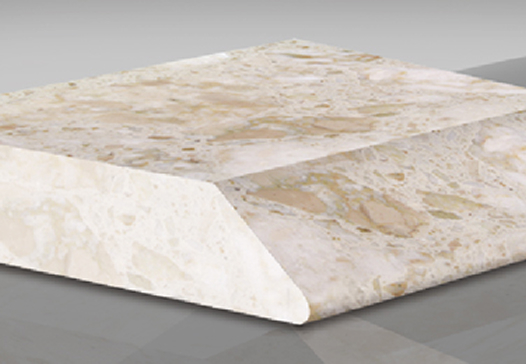

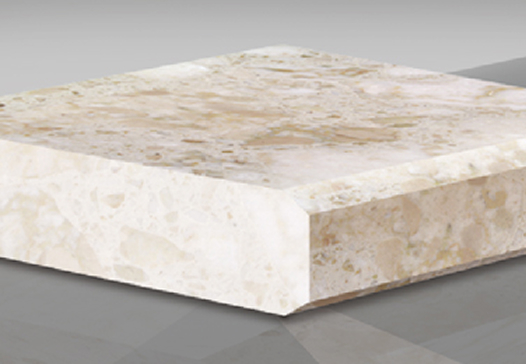

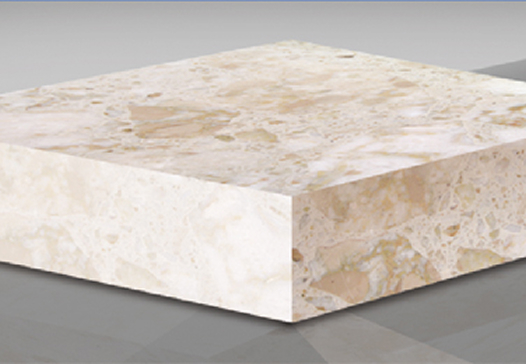

様々な形状加工が可能
砥石選定や加工条件の最適化をサポートし、自社の工具を組み合わせた最適な運用をご提案。 現場での調整やトラブル時も自社技術者が迅速に対応します。

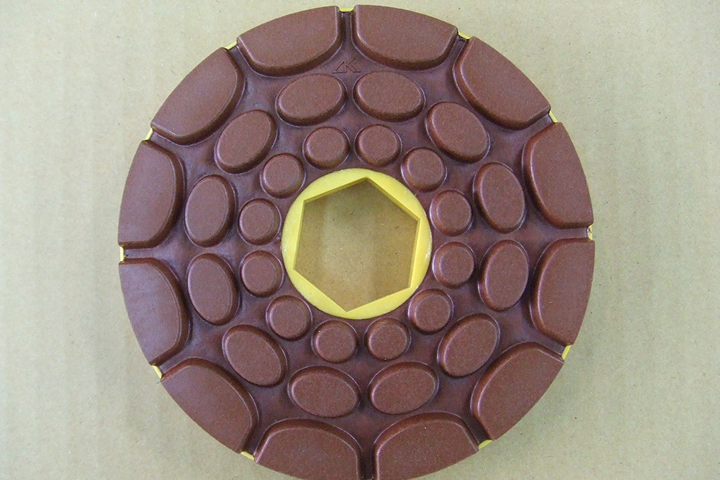

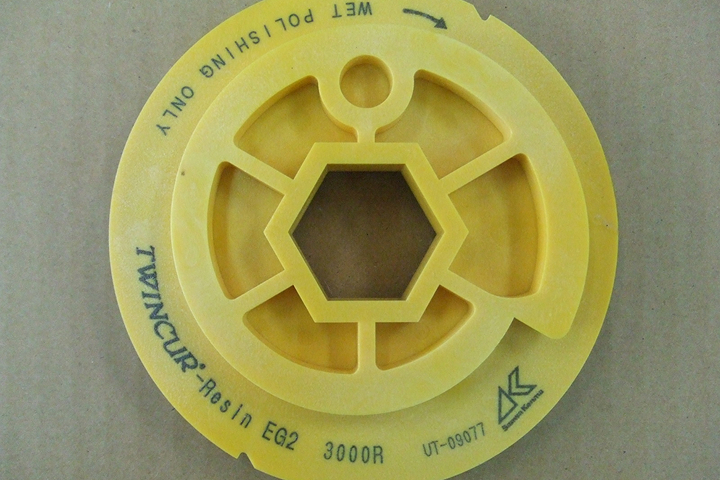

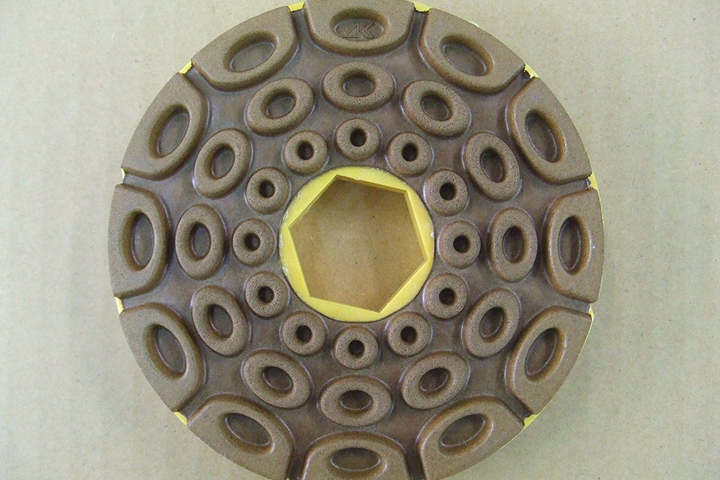

SUGGEST加工工具のご提案
豊富にラインナップ。
粗研削から艶出し工程まで数多くのバリエーションがあります。
被削材：花岡岩・大理石・人造石・セラミックタイル
外径：125mm・150mm
粒度：50.100.200.500.1000.2000.3000.ツヤ
